Autotrasformatori Monofase e Trifase
Tutti i nostri autotrasformatori sono prodotti su ordinazione, con tensioni, collegamenti, ingombri, esecuzioni e optional realizzati su richiesta del cliente.- Autotrasformatori monofase a norma CEI EN 61558-2-13

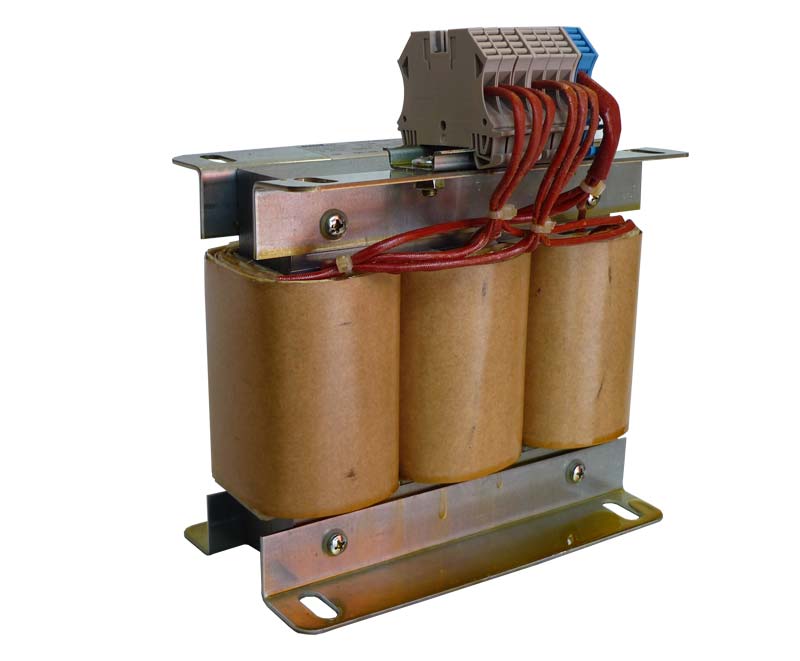

- Autotrasformatori trifase a norma CEI EN 61558-2-13
Caratteristiche Tecniche
- Servizio: continuo
- Frequenza: 50...60 Hz
- Temperatura ambiente: 40°C
- Classe termica di isolamento (in funzione della potenza): F / H
- Classe elettrica di protezione: I
- Grado di protezione: IP00
- Nucleo magnetico: lamierino a bassa perdita
- Verniciatura: impregnazione in vernice classe H
Alcuni esempi di possibili esecuzioni
- Protezione termica, termistore
- Nucleo magnetico con lamierino a grani orientati (G.O.)
- Connessione con morsetti frontali, su barra DIN
- Per monofase fissaggio con telai, angolari, anche conformi a norme DIN 41307
- Per trifase staffe per fissaggio verticale, orizzontale
- Contenitore in acciaio verniciato, inox
- Golfari di sollevamento
Questi prodotti risultano convenienti dal punto di vista economico, in sostituzione di un trasformatore di pari potenza, quanto più la differenza di tensione tra l'entrata e l'uscita è bassa.
Inoltre, gli autotrasformatori offrono rendimenti più elevati, perdite ridotte, tensioni di corto circuito più basse e minori variazioni di tensione da vuoto a carico.
Per valutarne l'effettiva convenienza, occorre calcolare la potenza di dimensionamento attraverso la seguente formula: Pd = [( Vmax-Vmin ) / Vmax ] x Pn
dove:
- Pd = potenza dimensionamento
- Pn = potenza nominale
- Vmin = tensione minima
- Vmax = tensione massima
CEI EN 61558-2-13
